水性聚合物防滑路面施工难度有哪些？想要改色处理后耐候性好吗？

河南富鑫新材料科技有限公司、苏州坤杰工程材料有限公司

张经理：15560273130

水性聚合物防滑路面施工难度主要体现在基面处理、环境控制、工序衔接和操作技术四方面，改色处理后耐候性依然良好，使用寿命可达5-15年。具体分析如下：

施工难度

1. 基面处理要求高：需彻底清除油污、浮尘及松散层，修补裂缝、坑槽，确保平整度误差小于3mm，否则会影响涂层附着力。

2. 环境控制敏感：施工温度需控制在5℃至35℃之间，湿度低于85%。雨天或大风天气易导致涂层流挂、起泡，影响施工质量。

3. 工序衔接紧凑：底涂、中涂、面涂及骨料撒布需连续作业，间隔时间过长会影响层间粘结力。

4. 操作技术要点：改色喷涂时需保持枪距（约30-50cm）和移动速度均匀，避免流挂或色差；骨料撒布需在改色涂料未完全固化前（通常表干后10-15分钟）均匀撒布，覆盖率≥90%，并用轻型压路机或人工拍实。

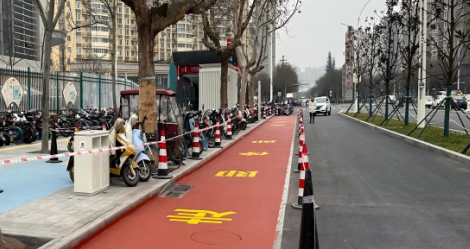

改色处理后的耐候性

1. 材料性能优异：水性聚合物防滑路面采用耐候性树脂（如纳米复合树脂）与高硬度骨料（如陶瓷砂、石英砂）复合，软化点可达80℃以上，能抵抗夏季高温，避免软化流淌或变形。其抗热老化性能稳定，QUV老化500小时后色彩变化极小，长期使用不易褪色或开裂。

2. 抗紫外线老化：该路面能有效反射紫外线，减少紫外线对路面材料的破坏，抗紫外线老化性能突出。同时，通过无机氟硅石着色技术，确保色彩持久性，抵抗紫外线长期照射，保持路面颜色鲜艳。

3. 耐磨性强：水性聚合物防滑路面耐磨性强，能承受高频率的行人和车辆通行，减少车辙和裂纹产生。其抗压强度≥30MPa，抗折强度≥4.0MPa，可承受重载交通，长期使用稳定性强。实验室测试显示，其耐磨转数可达1000转以上，远高于普通涂料或低质量透水路面的耐磨性能。

4. 改色处理效果：在变色改色翻新过程中，通过清理基面、修补材料、重新喷涂与撒布骨料等步骤，可恢复路面性能。翻新后的路面耐磨性依然优异，得益于其采用高硬度骨料与耐候性树脂复合，形成高韧性、抗冲击的复合结构，能有效抵抗车行道高频踩踏和车辆移动带来的磨损。
